手机站
English
核心参数
- 仪器种类：实验室
- 测定原理：其它
- 测定范围：0.01~5mg/L
- 测定准确度：±1%
- 检出限 ：≤0.005mg/L
- 测定时间：30样品/小时
- 批处理量：不限
产品介绍

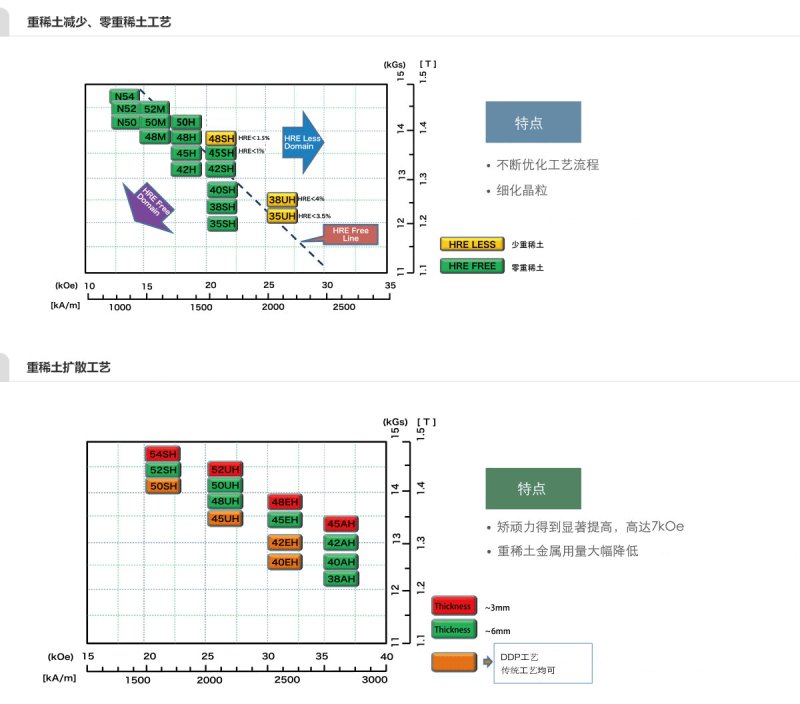

天和磁材钕铁硼永磁（Nd2Fe14B）主要由金属钕、铁和硼三种元素组成，被誉为第三代稀土永磁体，它具有高剩磁、高矫顽力以及优异的磁能积等特点。
注意事项
1.充磁后的产品要远离软盘、磁卡、磁带、信用卡、电子设备和电子仪表盘、心脏起搏器等医疗器械或者相类似的物体。
2.充磁后的磁钢，磁力较强，在使用时要充分注意，以防夹伤手指。
3.由于NdFeB和SmCo磁钢的抗冲击性弱，在运输、搬运过程中以及使用时请充分注意以防出现破损、掉角。
| 项目 | 参数 | 参考值 |
| 辅助磁性能 | 剩磁温度系数 (α(Br))/(%/K) | -0.08～-0.12 |
| 内禀矫顽力温度系数 (β(Hcj))/(%/K) | -0.42～-0.70 | |
| 居里温度 (Tc)/(°C) | 310～380 | |
| 回复磁导率 (μrec)/(-) | 1.05 | |
机械物理特性 | 密度/(g/cm3) | 7.45～7.70 |
| 维式硬度/(Hv) | 650 | |
| 电阻率/(μΩ•m) | 1.4 | |
| 抗压强度/(MPa) | 1050 | |
| 抗拉强度/(MPa) | 80 | |
| 抗弯强度/(MPa) | 290 | |
| 热传导率/(W/(m•K)) | 6～8 | |
| 杨氏模量/(GPa) | 160 | |
| 热膨胀系数(垂直于取向方向)/(10-6/K) | -1.5 | |
| 热膨胀系数(平行于取向方向)/(10-6/K) | 6.5 |
技术规格和参量如有变化，恕不另行通知。
| 尺寸范围(mm) | 平面尺寸(mm) | 平行度(mm) | 垂直度(mm) |
| 0.5≤L≤10 | ±0.03 | ±0.03 | 相邻面<0.3度 |
| 10≤L≤50 | ±0.05 | ±0.05 | |
| L>50 | ±0.1 | ±0.1 |
| 尺寸范围(mm) | 圆轴度(mm) | 公差(mm) | 平行度(mm) |
| 1≤D≤5 | ±0.02 | ±0.02 | ±0.02 |
| 5≤D≤25 | ±0.03 | ±0.05 | ±0.03 |
| 25≤D≤50 | ±0.05 | ±0.05 | ±0.05 |
| D>50 | ±0.05 | ±0.1 | ±0.1 |
| 尺寸范围(mm) | 圆轴度(mm) | 公差(mm) | 平行度(mm) |
| 1≤d≤3 | ±0.02 | ±0.02 | ±0.02 |
| 3≤d≤5 | ±0.04 | ±0.03 | ±0.02 |
| 5≤d≤15 | ±0.05 | ±0.05 | ±0.03 |
| d>15 | ±0.1 | ±0.05 | ±0.1 |
| 项目 | 尺寸范围(mm) | 公差(mm) |
| 壁厚 | T≤10 | ±0.04 |
| 10<T≤25 | ±0.05 | |
| 长度 | L≤10 | ±0.03 |
| 10< L≤25 | ±0.03 | |
| 25< L≤63 | ±0.04 | |
| L>63 | ±0.06 | |
| 弧面方向宽度 | W>63 | ±0.05 |
| W>63 | ±0.06 |

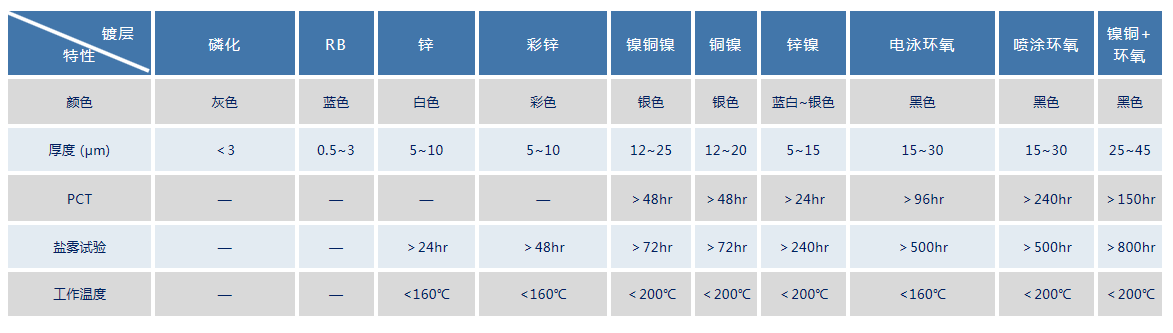

钕铁硼基体易被腐蚀，为了克服此缺陷，常常对其表面进行涂覆，通常采用的方法有镀蓝白锌、彩锌、铜镍、镍铜镍、镀金、锌镍合金、镀环氧树脂、（临时保护）磷化等。
>> 临时保护：磷化 、RB
>> 无机涂覆：蓝白锌、彩锌、铜镍、镍铜镍、锌镍合金
>> 有机涂覆：电泳环氧、喷涂环氧
包头天和磁材科技股份有限公司
1 年
高级会员
高级会员
已认证
立即询价
提交后，商家将派代表为您专人服务
